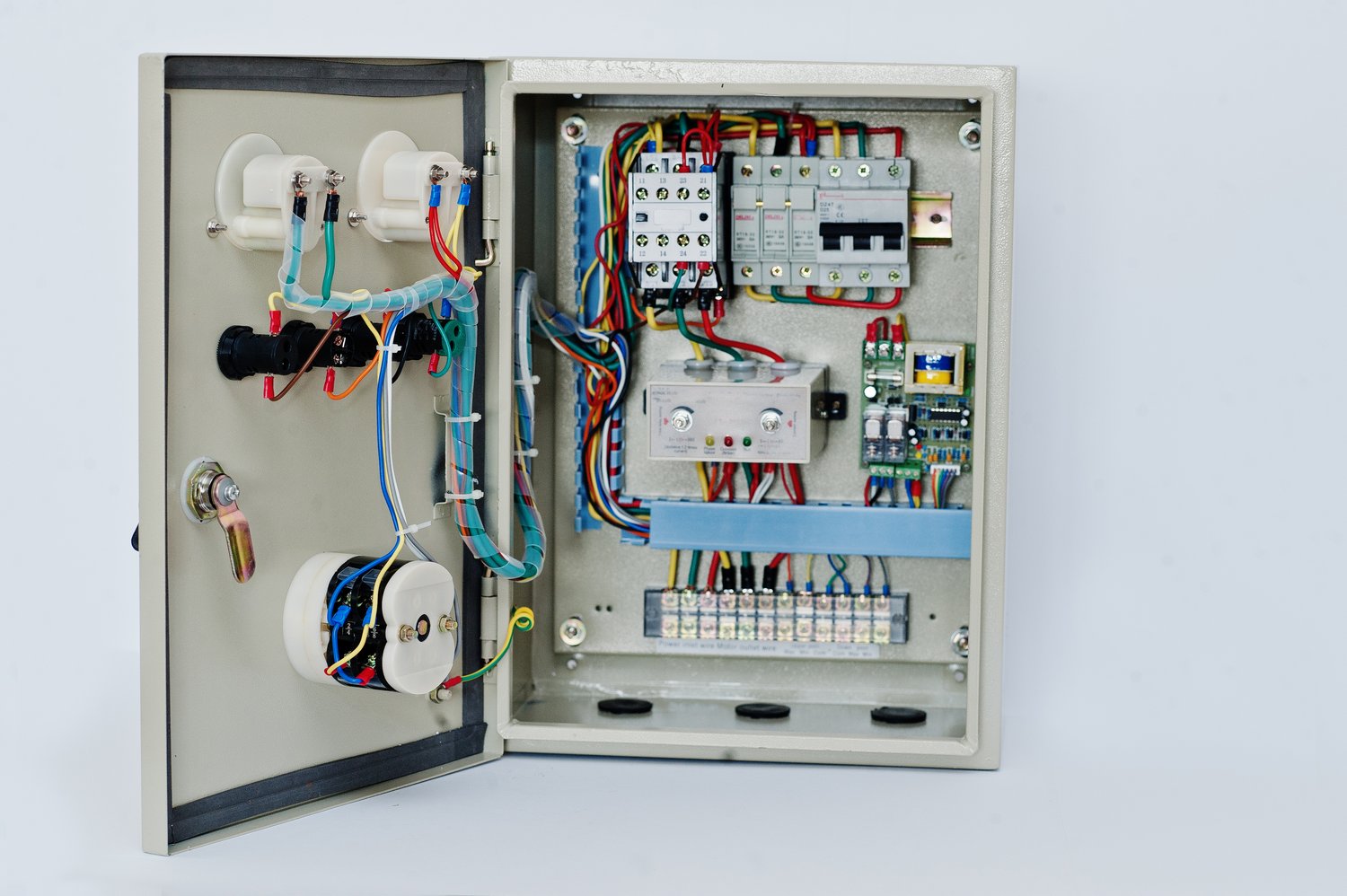

Aparatura modułowa stanowi fundament nowoczesnych instalacji elektrycznych. Te kompaktowe urządzenia montuje się na standardowych szynach DIN w rozdzielnicach. Ich modułowa konstrukcja umożliwia łatwą rozbudowę i modyfikację instalacji. Typowa szerokość modułu to 17,5 mm. Aparatura ta obejmuje wyłączniki nadprądowe, różnicowoprądowe oraz inne elementy zabezpieczające i sterujące.
Wyłączniki nadprądowe to podstawowe zabezpieczenia w każdej instalacji. Chronią one przewody i urządzenia przed skutkami zwarć i przeciążeń. Dostępne są w wersjach jedno-, dwu- i trójbiegunowych. Ich prądy znamionowe mieszczą się zwykle w zakresie od 0,5 A do 63 A. Charakterystyki wyzwalania dobiera się odpowiednio do zabezpieczanych obwodów.
Ważnym elementem aparatury modułowej są rozłączniki izolacyjne. Umożliwiają one bezpieczne odłączenie zasilania całych obwodów lub grup urządzeń. Stosuje się je często jako główne wyłączniki w rozdzielnicach. Dostępne są w wersjach od 16 A do nawet 125 A. Ich konstrukcja zapewnia pewne rozłączanie obwodów pod obciążeniem.
Coraz powszechniej stosowane są także ograniczniki przepięć. Chronią one wrażliwe urządzenia elektroniczne przed uszkodzeniem w wyniku przepięć atmosferycznych i łączeniowych. Montuje się je na początku instalacji, zaraz za licznikiem energii. Typowe wartości napięcia ograniczania to 1,5 kV lub 2,5 kV.
Nowoczesna aparatura modułowa (onninen.pl/produkty/Aparatura-elektryczna) obejmuje także elementy automatyki. Są to m.in. przekaźniki czasowe, zmierzchowe czy priorytetowe. Umożliwiają one realizację zaawansowanych funkcji sterowania w instalacjach domowych i przemysłowych. Ich kompaktowa budowa pozwala na łatwą integrację w rozdzielnicach.
Wyłącznik różnicowoprądowy to kluczowy element ochrony przeciwporażeniowej. Jego zadaniem jest wykrywanie prądów upływu i szybkie odłączanie zasilania w razie zagrożenia. Urządzenia te reagują na różnicę prądów w przewodach fazowych i neutralnym. Typowe czułości to 30 mA dla ochrony osób i 300 mA dla ochrony przeciwpożarowej.
Przy doborze wyłącznika różnicowoprądowego (onninen.pl/produkty/Aparatura-elektryczna/Aparatura-modulowa/Wylaczniki-roznicowopradowe) należy uwzględnić kilka parametrów. Kluczowy jest prąd znamionowy, który powinien być większy od sumy prądów zabezpieczanych obwodów. Typowe wartości to 25 A, 40 A i 63 A. Ważna jest także liczba biegunów – 2 dla obwodów jednofazowych i 4 dla trójfazowych.
Istotnym parametrem jest też charakterystyka wyzwalania. Wyłączniki typu AC reagują tylko na prądy przemienne, natomiast typu A wykrywają także pulsujące prądy stałe. W nowoczesnych instalacjach, zawierających urządzenia elektroniczne, zaleca się stosowanie typu A. Dla obwodów z falownikami konieczne mogą być wyłączniki typu B lub F.
W budynkach mieszkalnych wyłączniki różnicowoprądowe montuje się zwykle na początku instalacji lub dla grup obwodów. W łazienkach i na zewnątrz budynków zaleca się stosowanie osobnych wyłączników o wysokiej czułości 10 mA. Zapewnia to dodatkową ochronę w miejscach o zwiększonym ryzyku porażenia.
Nowoczesne wyłączniki różnicowoprądowe często łączą w sobie funkcje zabezpieczenia nadprądowego. Takie urządzenia, zwane różnicowo-nadprądowymi, pozwalają zaoszczędzić miejsce w rozdzielnicy. Są one szczególnie przydatne w kompaktowych instalacjach mieszkaniowych. Ich cena jest jednak wyższa niż suma kosztów osobnych aparatów.
Rozwój inteligentnych instalacji elektrycznych wymusza postęp w dziedzinie aparatury. Nowoczesne urządzenia coraz częściej wyposażone są w funkcje komunikacji i zdalnego sterowania. Umożliwia to integrację z systemami zarządzania budynkiem i monitorowanie stanu instalacji w czasie rzeczywistym.
Przykładem innowacyjnych rozwiązań są wyłączniki z wbudowanymi modułami pomiarowymi. Mierzą one nie tylko prąd, ale także napięcie, moc i zużycie energii. Dane te mogą być przesyłane do systemu zarządzania za pomocą protokołów takich jak Modbus czy KNX. Pozwala to na optymalizację zużycia energii i szybką reakcję na anomalie.
Coraz popularniejsze stają się także wyłączniki z funkcją automatycznego załączania rezerwy (SZR). W przypadku zaniku napięcia w jednym z torów zasilania, automatycznie przełączają one obwody na zasilanie rezerwowe. Znajdują zastosowanie w obiektach wymagających ciągłości zasilania, takich jak szpitale czy centra danych.
Innowacją w dziedzinie ochrony różnicowoprądowej są wyłączniki z funkcją autotestu. Okresowo sprawdzają one poprawność swojego działania, co zwiększa niezawodność ochrony. W przypadku wykrycia usterki mogą wysłać powiadomienie do systemu zarządzania. Eliminuje to konieczność ręcznego testowania wyłączników.
Aparatura elektryczna (onninen.pl/produkty/Aparatura-elektryczna) ewoluuje także w kierunku zwiększonej energooszczędności. Nowoczesne przekaźniki i styczniki charakteryzują się niskim poborem mocy cewek sterujących. Stosowanie takich urządzeń pozwala na redukcję zużycia energii w instalacjach przemysłowych z dużą liczbą elementów wykonawczych.
