Rodzaje osłon do kabli elektrycznych
Ochrona kabli elektrycznych jest kluczowa dla bezpieczeństwa i trwałości instalacji. Istnieje kilka podstawowych typów osłon. Peszel do kabli to elastyczna rurka, często stosowana w domowych instalacjach. Rury osłonowe do kabli zapewniają większą wytrzymałość mechaniczną. Są one idealne do zastosowań zewnętrznych. Rura karbowana q systems oferuje kompromis między elastycznością a wytrzymałością. Te produkty różnią się średnicą, materiałem wykonania i odpornością na czynniki zewnętrzne. Wybór odpowiedniej osłony zależy od specyfiki danej instalacji.
Peszle są dostępne w różnych rozmiarach, od 16 mm do 63 mm średnicy. Peszel do kabli ziemnych ma zwiększoną odporność na wilgoć i nacisk gruntu. Rury osłonowe występują w wersjach sztywnych i półsztywnych. Ich średnice sięgają nawet 200 mm. Rury karbowane łączą cechy peszli i rur sztywnych. Są one produkowane z tworzyw sztucznych o zwiększonej odporności na promieniowanie UV. Wszystkie te rozwiązania mają na celu ochronę przewodów przed uszkodzeniami mechanicznymi i wpływem środowiska.
Przy wyborze osłon należy uwzględnić kilka czynników. Pierwszym jest środowisko, w którym będą instalowane kable. Dla instalacji podziemnych konieczne są produkty o zwiększonej odporności na wilgoć. W przypadku instalacji naziemnych istotna jest odporność na promieniowanie UV. Drugim czynnikiem jest rodzaj chronionego kabla. Grubsze kable wymagają osłon o większej średnicy. Trzecim aspektem jest łatwość montażu. Elastyczne peszle są prostsze w instalacji w trudno dostępnych miejscach.
Osłony do kabli pełnią również funkcję organizacyjną. Pozwalają na uporządkowanie wiązek przewodów. Jest to szczególnie ważne w rozbudowanych instalacjach przemysłowych. Właściwe uporządkowanie kabli ułatwia późniejszą konserwację i ewentualne naprawy. W niektórych przypadkach osłony mogą też pełnić funkcję estetyczną. Dotyczy to zwłaszcza instalacji widocznych w pomieszczeniach mieszkalnych lub biurowych.
Istotnym aspektem jest również zgodność osłon z obowiązującymi normami. W Polsce stosowanie odpowiednich osłon jest regulowane przez normy branżowe. Dotyczą one m.in. odporności ogniowej i emisji szkodliwych substancji. Profesjonalni instalatorzy powinni zawsze stosować produkty spełniające te wymagania. Zapewnia to nie tylko bezpieczeństwo, ale też zgodność z przepisami budowlanymi.
Zastosowanie rur karbowanych w instalacjach elektrycznych

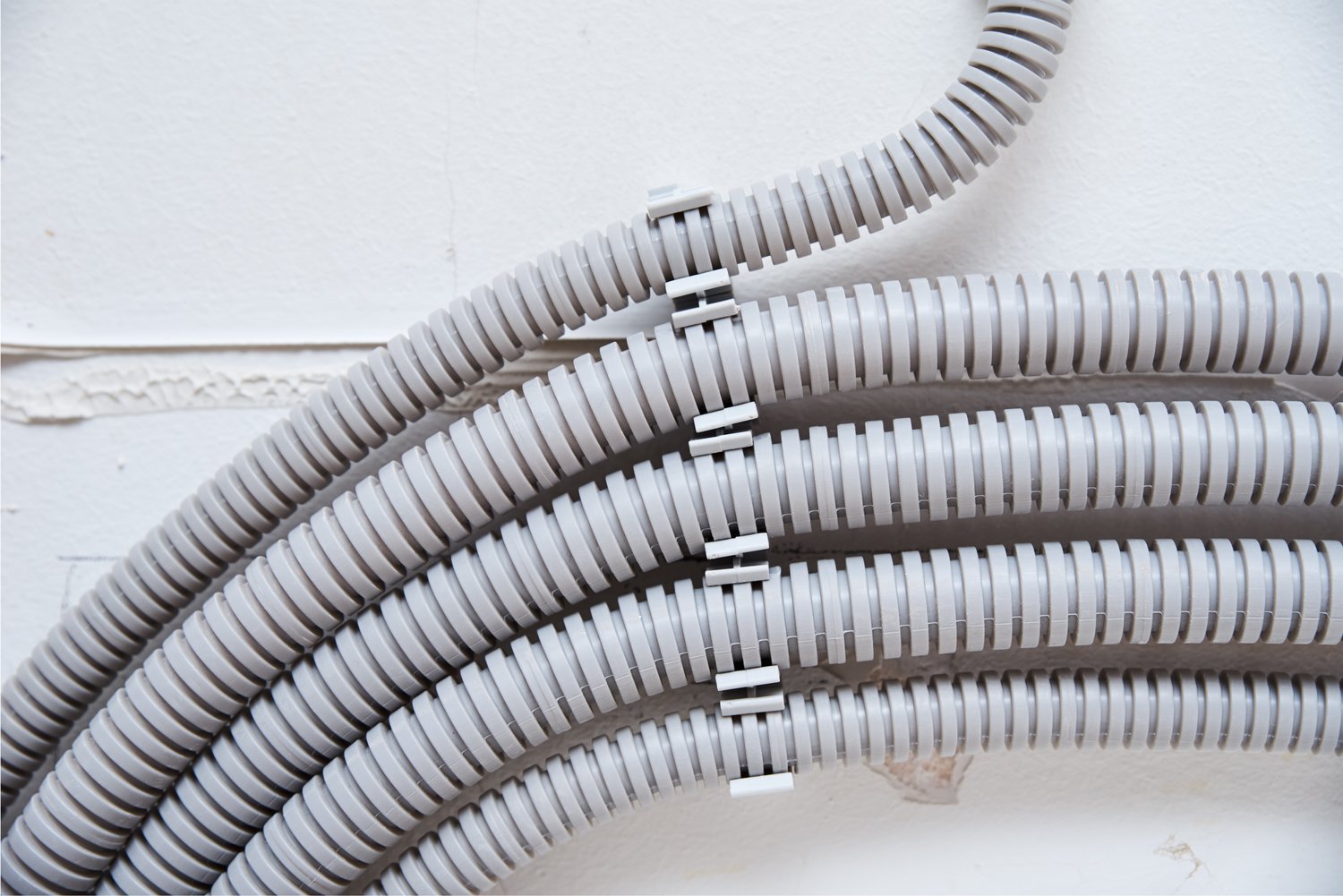

Rury karbowane znalazły szerokie zastosowanie w instalacjach elektrycznych. Ich budowa zapewnia kompromis między sztywnością a elastycznością. Rura karbowana q systems jest przykładem produktu łączącego te cechy. Rury te są stosowane zarówno w instalacjach podtynkowych, jak i natynkowych. Ich elastyczność ułatwia prowadzenie przewodów w ścianach i sufitach.
Jedną z głównych zalet rur karbowanych jest łatwość montażu. Można je wyginać bez ryzyka załamania czy pęknięcia. Ta cecha jest szczególnie cenna przy instalacjach w starych budynkach. Tam, gdzie ściany nie są idealnie proste, elastyczność rur karbowanych jest nieoceniona. Ponadto, rury te są dostępne w różnych kolorach. Ułatwia to identyfikację różnych obwodów w rozbudowanych instalacjach.
Rury karbowane oferują dobrą ochronę przed wilgocią i kurzem. Wiele modeli ma klasę szczelności IP44 lub wyższą. Oznacza to, że są odporne na bryzgi wody i drobne ciała stałe. Ta cecha sprawia, że są one odpowiednie do zastosowań zewnętrznych. Mogą być używane do ochrony kabli w ogrodach czy na elewacjach budynków. Niektóre modele są również odporne na promieniowanie UV, co wydłuża ich żywotność na zewnątrz.
W instalacjach przemysłowych rury karbowane często stosuje się do ochrony kabli sygnałowych. Ich elastyczność pozwala na łatwe prowadzenie przewodów wzdłuż maszyn i urządzeń. Jednocześnie zapewniają one wystarczającą ochronę przed zakłóceniami elektromagnetycznymi. W niektórych przypadkach stosuje się rury karbowane z dodatkowym ekranowaniem. Takie rozwiązanie jest szczególnie cenne w środowiskach o wysokim poziomie zakłóceń.
Rury karbowane są również popularne w instalacjach tymczasowych. Ich lekkość i elastyczność ułatwiają szybki montaż i demontaż. Jest to cenne na placach budowy czy podczas imprez plenerowych. W takich sytuacjach rury karbowane zapewniają niezbędną ochronę kabli, jednocześnie umożliwiając łatwe dostosowanie instalacji do zmieniających się potrzeb.
Ochrona kabli w instalacjach podziemnych
Instalacje podziemne stawiają szczególne wymagania przed osłonami kabli. Rury osłonowe do kabli stosowane pod ziemią muszą być odporne na nacisk gruntu i wilgoć. Najczęściej stosuje się rury z twardego polietylenu (HDPE). Materiał ten łączy w sobie wytrzymałość i odporność na korozję. Rury te są dostępne w różnych klasach sztywności, oznaczanych symbolami SN4, SN8 czy SN16.
Przy instalacjach podziemnych kluczowe jest właściwe przygotowanie podłoża. Rury osłonowe powinny być układane na warstwie piasku o grubości co najmniej 10 cm. Następnie należy je obsypać kolejną warstwą piasku. Taka metoda zapewnia równomierne rozłożenie nacisku gruntu. Zmniejsza to ryzyko uszkodzenia rur i kabli w nich umieszczonych. W przypadku głębszych wykopów, powyżej 1 metra, stosuje się często dodatkowe taśmy ostrzegawcze.
Ważnym aspektem instalacji podziemnych jest zapewnienie możliwości późniejszego dostępu do kabli. W tym celu stosuje się studzienki kablowe. Są to specjalne konstrukcje umożliwiające inspekcję i ewentualną wymianę kabli. Studzienki te są zwykle wykonane z betonu lub tworzyw sztucznych. Ich rozmieszczenie zależy od długości instalacji i liczby zakrętów. Typowo umieszcza się je co 50-100 metrów na prostych odcinkach.
W przypadku przejść pod drogami czy torami kolejowymi stosuje się specjalne rury osłonowe. Mają one zwiększoną wytrzymałość na nacisk. Często są to rury stalowe lub żeliwne. Wewnątrz nich umieszcza się właściwe rury osłonowe z kablami. Taka konstrukcja zapewnia dodatkową ochronę przed uszkodzeniami mechanicznymi. Jest to szczególnie ważne w miejscach narażonych na duże obciążenia dynamiczne.
Przy projektowaniu instalacji podziemnych należy uwzględnić przyszłe potrzeby. Dobrą praktyką jest instalowanie dodatkowych pustych rur osłonowych. Umożliwia to późniejsze dołożenie nowych kabli bez konieczności ponownego kopania. Jest to szczególnie istotne w rozwijających się obszarach miejskich. Takie podejście może znacząco obniżyć koszty przyszłych modernizacji sieci.
Dobór odpowiednich osłon do różnych typów instalacji
Wybór właściwej osłony dla kabli zależy od wielu czynników. W instalacjach domowych często stosuje się peszle lub rury karbowane. Są one łatwe w montażu i wystarczająco elastyczne. Dla instalacji podtynkowych najlepsze są peszle o średniej sztywności. Zapewniają one ochronę kabli podczas tynkowania. W przypadku instalacji natynkowych lepiej sprawdzają się sztywniejsze rury osłonowe. Są one bardziej odporne na przypadkowe uderzenia.
W instalacjach przemysłowych wymagania są zwykle wyższe. Tutaj często stosuje się metalowe rury osłonowe. Zapewniają one najwyższy poziom ochrony mechanicznej. Są również odporne na wysokie temperatury. W środowiskach o dużym zapyleniu lub wilgotności stosuje się rury o wysokiej klasie szczelności. Mogą to być rury z tworzyw sztucznych z dodatkowymi uszczelnieniami. W niektórych przypadkach konieczne jest stosowanie rur odpornych na substancje chemiczne.
Instalacje zewnętrzne wymagają osłon odpornych na warunki atmosferyczne. Kluczowa jest odporność na promieniowanie UV i duże wahania temperatury. Do tego celu najlepiej nadają się specjalne rury z tworzyw sztucznych z dodatkami stabilizującymi. W przypadku instalacji naziemnych ważna jest też odporność na uszkodzenia mechaniczne. Często stosuje się tu rury o zwiększonej grubości ścianki. W niektórych sytuacjach konieczne może być zastosowanie dodatkowych osłon metalowych.
Przy doborze osłon należy również uwzględnić przepisy przeciwpożarowe. W budynkach użyteczności publicznej często wymagane są osłony o podwyższonej odporności ogniowej. Są to specjalne rury, które nie rozprzestrzeniają ognia i nie wydzielają toksycznych gazów podczas pożaru. Ich stosowanie jest szczególnie ważne w ciągach ewakuacyjnych. Podobne wymagania dotyczą niektórych instalacji przemysłowych, zwłaszcza w branżach o podwyższonym ryzyku pożarowym.
Ostatnim, ale nie mniej ważnym aspektem jest estetyka. W instalacjach widocznych, np. w biurach czy mieszkaniach, wygląd osłon może mieć znaczenie. Dostępne są rury osłonowe w różnych kolorach, co pozwala na ich dopasowanie do wystroju wnętrza. Niektóre systemy oferują również specjalne listwy maskujące. Pozwalają one na eleganckie ukrycie kabli bez konieczności kucia ścian. Przeczytaj także o puszki elektroinstalacyjne bohaterowie drugiego planu, aby dowiedzieć się więcej o innych elementach instalacji elektrycznych.
